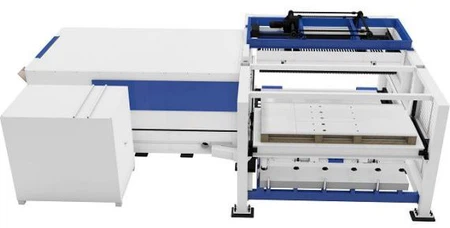

2021 Peiriant Torri Laser Ffibr Metel Cnc Gyda Phris Da

Mae Qingyuan Laser yn adnabyddus fel un o'r peiriant torri torrwr laser ffibr metel 2021 cnc mwyaf a phroffesiynol gyda gweithgynhyrchwyr a chyflenwyr prisiau da yn Tsieina. Gyda grŵp o bersonél proffesiynol ac effeithiol, gallwn gynnig peiriant torri torrwr laser ffibr metel 2021 cnc i chi gyda phris da am bris isel.



Manylion Cynnyrch

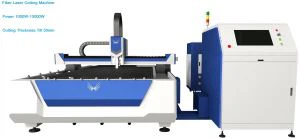

lluniau am y cynnyrch:

Nodweddion:

Gwell ansawdd trawst: man â ffocws llai, llinellau torri mwy manwl, effeithlonrwydd gwaith uwch a gwell ansawdd prosesu.
Sefydlogrwydd uchel: defnyddio laser ffibr wedi'i fewnforio, strwythur cryno, maint bach, llwybr optegol sefydlog, defnydd isel o ynni, ansawdd torri sefydlog.

Mae'r dyfnder ffocal yn hir, mae'r fan a'r lle yn fach, mae'r toriad yn fach, mae'r wal dorri yn syth, mae'r toriad yn llyfn, mae'r ymddangosiad yn brydferth, ac nid oes unrhyw ddadffurfiad.
Nid yw'r llwybr optegol wedi'i gyfyngu, mae'r golled trosglwyddo ffibr optegol yn fach, a gellir ehangu'r ystod brosesu.
Cost cynnal a chadw isel: dim nwy gweithio laser; trosglwyddiad ffibr optegol, dim angen lensys adlewyrchol; gall arbed llawer o gostau cynnal a chadw.
Gall defnyddio meddalwedd broffesiynol wireddu prosesu amserol amrywiol graffeg a chymeriadau, sy'n syml ac yn gyfleus i'w defnyddio.
Addasiad hydrolig o fwrdd cyfnewid dwbl uchel ac isel, gan arbed amser llwytho a dadlwytho.
Mae'r arwyneb cymorth rheilffyrdd ehangach wedi'i ehangu yn gwneud y gorau o anhyblygedd y gwely.
Mae'r arfwisg inswleiddio gwres cyfansawdd yn amddiffyn sefydlogrwydd strwythurol prif drawst y gwely yn effeithiol o dan amgylchedd prosesu laser uwch-bwer.
Strwythur tai cwbl gaeedig gyda diogelwch uchel.
Arbed ynni a diogelu'r amgylchedd, system tynnu mwg perffaith a symud llwch.

Gweinyddiaethau cynhyrchion:

Model	1530	2040	2060
Ardal Weithio (mm)	1500*3000	2000*4000	2000*6000
Cyfanswm Pwysau (KG)	4950	11500	11750
Dimensiwn y Peiriant (mm)	8640*5000*2260	10770*6000*2300	15000*6000*2300
Modd Cyfnewid	Cyfnewid llorweddol / cyfnewid i fyny ac i lawr	Cyfnewid llorweddol / cyfnewid i fyny ac i lawr	Cyfnewid llorweddol / cyfnewid i fyny ac i lawr

Paramedr Technegol:

Cyflymder Torri Max	120m / mun
Cyflymiad Uchaf	1.0G
Trosglwyddiad	Rac a phiniwn manwl gywir
Cywirdeb Lleoli X / Y.	0.05mm / m
Cywirdeb Lleoli Ailadroddol X / Y.	± 0.02mm
Foltedd Gweithredol	380V / 50Hz
Pwer Laser	1000W-8000W
Defnydd Pwer	8KW
Tymheredd Rhedeg Peiriant	0℃-40℃
Lleithder Rhedeg Peiriant	﹤90%

Tystysgrif

teclyn peiriant

Mae'r gwely peiriant yn mabwysiadu strwythur weldio annatod, peiriannu garw ar ôl anelio i ddileu straen mewnol, a gorffen ar ôl triniaeth heneiddio dirgryniad eilaidd, sy'n gwella sefydlogrwydd yr offeryn peiriant yn fawr. Mae ochr uchaf prif drawst y gwely wedi'i balmantu ag arfwisg gyfansawdd, sy'n gwella dylanwad y tymheredd uchel a gynhyrchir yn ystod gweithrediadau torri laser pŵer uchel ar strwythur cyffredinol y ffrâm i bob pwrpas; mae allfa fwg o dan y gwely, ac mae'r mwg yn cael ei ysmygu'n awtomatig trwy'r bibell wacáu mwg, a all wneud y broses dorri Gellir gollwng y mwg a'r llwch a gynhyrchir yn hawdd yn yr awyr agored, sy'n gwella'r amgylchedd gwaith; mae'r ardal waith gyfan yn mabwysiadu tŷ cwbl gaeedig gyda diogelwch diogelwch rhesymol.

trawst

Mae'n mabwysiadu dyluniad trawst gantri, sy'n ysgafn o ran pwysau, yn dda mewn anhyblygedd, yn dda mewn perfformiad deinamig ac yn sefydlog ar waith. Mae'r strwythur gwrth-lwch cwbl gaeedig yn cynyddu bywyd gwasanaeth y rhesel a'r piniwn a'r rheiliau canllaw llinellol y tu mewn yn fawr. Gwrthiant cyrydiad, ymwrthedd ocsideiddio, caledwch da, ac ati.

Mae'n ysgafn o ran pwysau, yn gyfleus ar gyfer symud yn gyflym wrth brosesu, ac mae'n hyblyg iawn.

Addaswch y pen laser yn awtomatig

Mae'r pen laser yn mabwysiadu addasiad canoli dau bwynt, ac mae'r ffocws yn cael ei yrru gan fodur wedi'i fewnforio. Mae effeithlonrwydd y tylliad wedi'i wella'n sylweddol. Mae'r lens amddiffynnol wedi'i osod mewn math drôr ac mae'n hawdd ei ddisodli.

Trwy osod paramedrau, gellir addasu'r raddfa ffocws yn hyblyg heb addasiad ffocws â llaw; mae'r llawdriniaeth yn gyfleus. Rheoli'r uchder i fyny ac i lawr, addasu'r ffocws yn awtomatig, cwblhau tylliad cyflym platiau trwchus yn gyflym a thorri deunyddiau o wahanol drwch yn awtomatig.

Ymweld â'r Ffatri:

Laser

Defnyddiwch laserau ffibr brand adnabyddus. Ansawdd trawst gwell a mwy sefydlog, gallu gwrth-adlewyrchu uchel cryfach, dibynadwyedd cryf a bywyd hir.

Cais y Cwsmer: 1 、 Porthladd môr& Cynhyrchu Peiriannau Codi Dociau; 2 、 Tanc cludo - ar gyfer olew, nwy ac ati - ansafonol: alwminiwm, dur gwrthstaen; 3 power Pŵer gwynt; 4 、 Strwythur Dur; 5 、 Peiriannau adeiladu ac offer

Umanteision nique:
Meinciau gwaith dwbl uchel ac isel, gan arbed amser llwytho a dadlwytho. Mabwysiadu dyluniad caeedig llawn i leihau ymbelydredd laser a chynyddu diogelwch.

Cais diwydiant:

Gall dorri amrywiaeth o blatiau metel, sy'n addas yn bennaf ar gyfer torri dur gwrthstaen, dur carbon, dur manganîs, dalen galfanedig, dalennau aloi amrywiol, metelau prin a deunyddiau eraill yn gyflym;

Defnyddir yn helaeth mewn: trydanol cegin, ffrâm peiriant siasi metel dalen, offer ffrâm peiriant, offer trydanol, caledwedd goleuo, arwyddion hysbysebu, rhannau auto, offer arddangos, cynhyrchion metel amrywiol, diwydiannau torri a phrosesu metel dalennau.

Mae Qingyuan Laser Technology Co, Ltd yn fenter uwch-dechnoleg fodern sy'n arbenigo mewn R& D a chynhyrchu peiriannau torri laser diwydiannol.https://www.qingyuan-lasers.com. Mae gan y cwmni dîm R& D dramor sydd wedi bod ym maes cymwysiadau torri laser ers blynyddoedd lawer, ac mae ganddo nifer o batentau technoleg domestig da. Mae gan y grŵp hwn o gyn-filwyr yn y diwydiant laser a maes awtomeiddio brofiad peirianneg cyfoethog mewn rheoli awtomeiddio, ymchwil a datblygu offer torri laser ac offer yn y diwydiant.

Cwestiynau Cyffredin

1. pwy ydyn ni?
Rydym wedi ein lleoli yn Jiangsu, China, yn cychwyn o 2011, yn gwerthu i'r Farchnad Ddomestig (85.00%), De-ddwyrain Asia (9.00%), Dwyrain Asia (3.00%), Canolbarth y Dwyrain (2.00%), De Ewrop (00.00%). Mae cyfanswm o tua 301-500 o bobl yn ein swyddfa.

2. sut allwn ni warantu ansawdd?
Sampl cyn-gynhyrchu bob amser cyn cynhyrchu màs;
Archwiliad terfynol bob amser cyn ei anfon.

3.Beth allwch chi ei brynu gennym ni?
Peiriant Torri Laser, Peiriant Torri Pibellau Laser, Peiriant Weldio Laser, Peiriant Glanhau Laser, Peiriant Plygu.

4. pam ddylech chi brynu gennym ni nid gan gyflenwyr eraill?
1) Dros 10 mlynedd o brofiad cynhyrchu peiriant torri laser 2) tîm cryf R& D: 52 peiriannydd technegol uchel 3) Rydym wedi symud i'n ffatri newydd 30000 metr sgwâr ar Ionawr, 2018, a gyda chynhwysedd o 200 set / mis

5. pa wasanaethau allwn ni eu darparu?
Telerau Cyflenwi a Dderbynnir: FOB, CFR, CIF, EXW, DDP, DDU ；
Arian Parod Taliad a Dderbynnir: USD, EUR, JPY, CAD, HKD, GBP, CNY;
Math o Dâl a Dderbynnir: D / PD / A, Cerdyn Credyd, Arian Parod;
Iaith a Siaredir: Saesneg, Tsieineaidd, Sbaeneg, Portiwgaleg.
