Peiriant Torri Laser Tabl cyfnewid
video

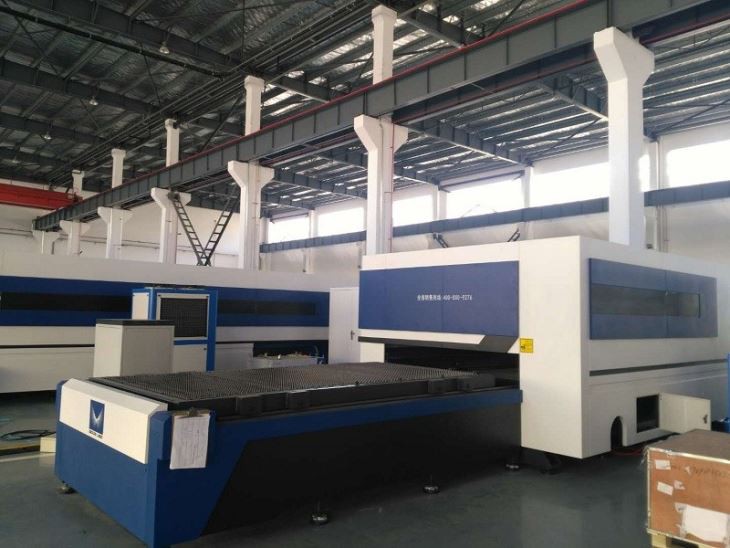

Peiriant Torri Laser Tabl cyfnewid

Peiriant Torri Laser Tabl cyfnewid

Bydd peiriant torri laser bwrdd cyfnewid yn arbed amser llwytho a dadlwytho taflenni metel, a diogelwch i weithredwyr. Gall y pŵer peiriant fod o 1000W ~ 15000W, ar gyfer taflen fetel yn torri trwch dur ysgafn tan 30mm, a dur di-staen tan 30mm

Anfon ymchwiliadSgwrs Nawr

Cyflwyniad Cynnyrch

Mae Qingyuan Laser yn adnabyddus fel un o wneuthurwyr a chyflenwyr peiriant torri laser bwrdd cyfnewid mwyaf a phroffesiynol yn Tsieina. Gyda grŵp o bersonél proffesiynol ac effeithiol, gallwn gynnig peiriant torri laser bwrdd am bris isel.



Manteision ein peiriant torri laser


1.     Ystafell cyflyrydd aer: gyda phob rhan drydanol a ffynhonnell laser y tu mewn, a fydd yn cadw rhannau'n gweithio'n sefydlog hyd yn oed 24 awr yn parhau i weithio, yn ymestyn oes rhannau trydanol, ynysu llwch



2.     Mae'r holl beiriant wedi'i brofi gan ymyrraeth, i sicrhau cywirdeb y peiriant



3.          Tabl cyfnewid, ffrâm gyda gorchudd diogelu copr i ddiogelu'r ffrâm sydd wedi'i weldio i beiriant prif gorff na chafodd ei losgi yn ystod ei dorri (am fwy na 2Kw)


4.     Monitro: yn ystod ei dorri bydd yn monitro caead y tu mewn i'r clawr ar gyfer diogelwch gweithredwr


5.     Mae'r holl fframiau bwrdd yn cael eu cynhyrchu gan ein ffatri ein hunain, yn cael eu rheoli'n llym, a'u tymer



6.     Silindr a reolir gan ddinistrio selennog, segmentu





Paramedr Technegol

( 、） 、 Prif Ddatodiad Trydanol

Enw a Disgrifiadau Rhannol

sylw

Cynhyrchydd Laser 3000W

IPG （ Almaeneg ）

Brand yr Almaen

System optegol

Diaffram Cyfryngau Mewnforio

DU

Pen torri laser

Quelle gyda Auto ffocws

Precitec (brand yr Almaen) autofocus Dewisol


Reducer

Shimpo

Japan

Oeri dŵr

Amddiffyniad gor-lif, sefydlogrwydd tymheredd ± 0.5 ℃ , peiriant gwyrdd dwy oeri wedi'i oeri â dŵr, anweddiad titaniwm rheoli oer

Wuhan, Tsieina

System yrru fecanyddol

Rack and Pinion

Math bevel, Atlanta

Almaeneg

Modiwl Botwm

Schneider

Almaeneg

AC Contactor

Schneider

Almaeneg

Falf Solenoid

Airtec

Taiwan

Synhwyrydd auto manwl iawn

Cywirdeb ± 0.1mm

Tsieina

System PC

Rheolaeth ddiwydiannol

EVOC, Taiwan

X uned servo echel

2.2Kw gyrru sengl servo

Yaskawa, Japan

Uned echel servo

Gyrru deuol 4.4Kw * 2 servo

Yaskawa, Japan

Z uned servo echel

750W ar gyfer pen gyda ffocws awtomatig

Yaskawa neu Fuji, Japan

Cyfran Trydan

Schneider

Almaeneg

Torri Meddalwedd

Cypcut (model dolen)

(cefnogi iaith Saesneg, fformadu ffeiliau .dxf, PLT, Gerber, AI ac yn y blaen)

Shanghai, Tsieina

Bwrdd

1.      Trawst gantri alwminiwm wedi'i allwthio

2.      Gwneud bwrdd yn llym gyda thriniaeth galetach, caledu i sicrhau nad oes unrhyw anffurfiad yn ystod cynhyrchu amser hir

Corff wedi'i weldio â thrwch 16mm ar gyfer 2060

QY, Tsieina

Paramedr Technegol

1

Laser Wavelength

1070nm

2

Uchafswm Pŵer

3000W

3

Cyflymiad

1.5G

4

Defnyddio Pŵer

30Kw

5

Max Speed

17 0m / mun (cyflymder cymhleth), 120m / m (echel sengl)

6

Min Linewidth

Mae 0.15mm (ar gyfer deunyddiau â thrwch sy'n llai na 0.4mm), yn dibynnu ar drwch y ddalen

7

Torri Trwch

MS: max 22mm, masgynhyrchu 18mm; SS: max 12mm, masgynhyrchu 10mm;





8

Dimensiwn Max.Cutting

Tabl Cyfnewid

1500 * 3000mm

1500 * 6000mm

2000 * 4000mm

2000 * 6000mm

2500 * 6000mm

2000 * 6500mm

2500 * 8000mm (ateb Fargo)

9

Torri Tabl Mecanyddol Cywirdeb : ± 0.05mm

10

X, Y, Z Manwl Safle Lleoli : ± 0.02mm

11

Cyflenwad Pŵer: Gwifrau tri cham 5 AC 380V ± 5% , 50Hz ± 1%


Rhestr Paramedr Torri

Deunydd

trwch / mm

cyflymder mm / s

Ffocws

Pwysau

Ffroenell

Pŵer

Nwy

SS

1

800

0

1.2Mpa

2.0 单

100%

N2


2

300

0.5

1.6Mpa

2.0 单




3

130

2

1.8Mpa

2.0 单




4

80

3

2.4Mpa

3.0 单




5

60

3.5

2.4Mpa

3.0 单




6

40

4

2.4Mpa

4.0 单




8

25

4.5

2.4Mpa

4.0 单




10

18

7

2.4Mpa

4.0 单




1

600

0

9bar

1.0 双

60%

O2


2

160

-4

8bra

1.0 双




3

100

-5

4bar

1.5 双




4

80

-4

4bar

1.5 双




5

50

-6

4bar

1.5 双




6

30

-6

1.5bar

1.5 双




8

20

-6

0.6bar

1.5 双




10

15

-6

0.6bar

1.5 双




12

12

-6

0.6bar

1.5 双



Pres

1

400

1.5

1.2Mpa

2.0 单

100%

N2


2

200

1.5

1.6Mpa

2.0 单




3

100

3

1.6Mpa

2.0 单




4

60

3.5

1.8Mpa

2.0 单




5

40

3

1.8Mpa

3.0 单




6

30

4.5

2.0Mpa

3.0 单




8

10

4.5

2.4Mpa

3.0 单



Al.

1

700

0

1.2Mpa

2.0 单




1.5

450

0

1.4Mpa

2.0 单




2

330

0.5

1.6Mpa

2.0 单




3

150

1

1.8Mpa

2.0 单




4

60

2

1.8Mpa

3.0 单




5

45

2.5

2.0Mpa

3.0 单




6

35

2.5

2.4Mpa

3.0 单




8

15

3.5

2.4Mpa

3.0 单




10

10

4

2.4Mpa

4.0 单




12

8

5

2.4Mpa

4.0 单



CS

1

150

-0.5

9bar

2.0 双

33%

O2


2

100

-2.5

5bar

2.0 双

35%



3

70

-3

1bar

1.0 双

90%



4

55

-3

1bar

1.0 双

90%



5

50

-2.5

1bar

1.0 双

60%



6

40

-3

1bar

1.0 双

98%



8

20

-3

0.6bar

2.0 双

60%



8

36

-3

0.8bar

1.2 双

100%



10

18

-3

0.6bar

3.0 双

50%



12

15

-3

0.6bar

3.0 双

50%



14

15

-3

0.8bar

3.0 双

60%



16

12

-3

0.8bar

3.0 双

70%



18

14

-3.5

0.8bar

4.5 双

80%



20

11

-4

0.8bar

4.5 双

80%



22

10

-4

0.8bar

4.5 双

80%


Cynllun Peiriant 1500 * Tabl Torri 3000mm

delwedd



Pecynnau Peiriannau a Llwytho

delwedddelwedd

delwedddelwedd
